CNC旋盤 MG65/75


MG Series|高性能CNC旋盤|マニュアルハンドル付きならではのフレキシブルパフォーマンス。 ツインターレット仕様も加えて増々充実!

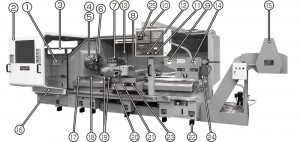

 ■25の魅力をもつ高生産性機動型CNC旋盤です。

 ■25の魅力をもつ高生産性機動型CNC旋盤です。

  1. 主軸速度自動変速(3群油圧式)
  2. オペレーションカバー付き 前側全面カバーも可(オプション、ただし200型まで)
  3. 機電一体型
  4. 巾広い主軸回転数(3〜1,800min-1)
  5. 手動モードでも周速一定制御可能
  6. 12″油圧チャックを標準装備
  7. 水平自動4角刃物台を標準装備(水平6角又は8角ドラム型と取りかえ容易)
  8. V8型対向刃物台(オプション)
  9. 太い心押軸(100mm径)で最大推力は10,200N、両心間支持質量1,600kg
  10. 左右移動型操作ペンダント(90°首振り可能)
  11. 試切削でえられたデータをメモリーさせてプログラムを作成できるプレイバック機能(オプション)
  12. 3段階のハンドル送り(1パルス当り0.001/0.01/0.1mm)
  13. 後側全体カバー
  14. 油圧式心押軸(右上写真のような手動式も可)
  15. チップコンベア(オプション)はチップ掃けのよいベッド直下型又はサービスエリアが少なくてすむベッド後側型
  16. 保守のいらないACスピンドルモータ使用
  17. 高性能・高精度のボールネジ採用
  18. 巾広いベッド(480mm)、往復台スベリ面は蛇行に強い対称V形、ベッド部分と脚の一体型鋳物構造
  19. 刃先を見ながら操作できるX・Z軸マニュアルハンドル
  20. ネジ切りは単一固定サイクルと手動ハンドルによる切り込み併用でも簡単にインチ、ミリのネジ切りができます。
  21. 手動モードでの送り入切りスイッチ(汎用機と同じ毎回転送りができる)
  22. ジョグ送りができる心押軸移動用フットスイッチ
  23. 手動モードでの主軸のモノレバー式起動スイッチ
  24. 心押台移動に楽なエアー浮上装置付き
  25. マニュアルガイドi 大日独自の材質ファイル、ツーリングファイル付き

主なスペック

ベッド上の振り (mm) 往復台上の振り (mm) 心間距離 (mm)
650/750 360/460 1000~4000
支持質量 (kg) 主電動機 (kw) 主軸回転速度 (min-1)
1600 15/11 3~1800
